從零走向?qū)I(yè)，新人必須掌握的電動調節閥壁厚計算法則！

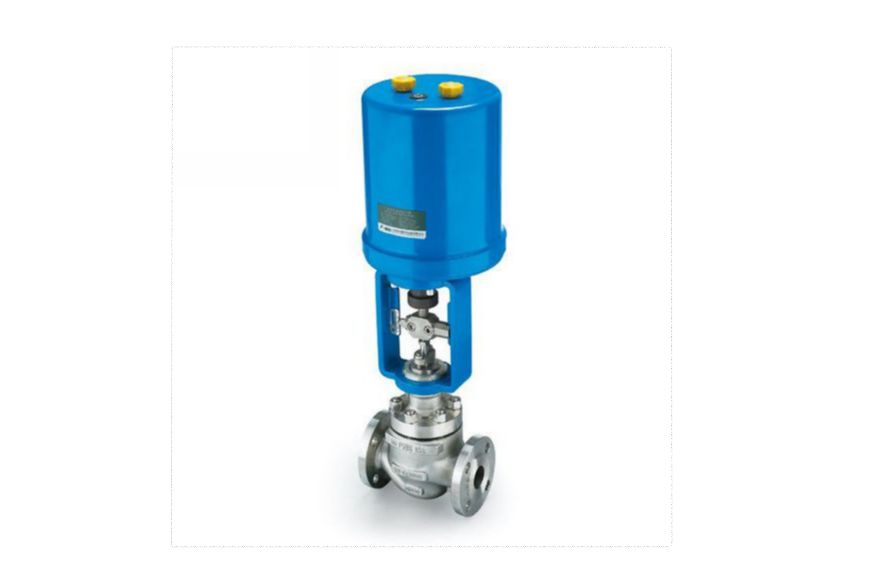

從零走向?qū)I(yè)，新人必須掌握的電動調節閥壁厚計算法則！不同的閥體壁厚不同，旋塞型、緊湊型、鋼制、鐵制也各不相同。閥體壁厚的確定方法有很多，今天主要介紹查表法和引入法。
1、查表法
對于所設計的電液調節閥，當設計任務書已明確給定該調節閥所依據的設計標準時，首先按設計標準的要求，查找出閥門的最小壁厚值。我國的標準GB/T 12224- 2015、 NB/T 47044- 2014、 GB 26640 -2011， 美國機械工程師學會標準ASME B16. 34- 2013、 歐洲的標準EN 12516系列等，對閥體最小壁厚值都作了明確規定。
應注意以下兩點：
①電動調節閥對鑄鋼閥體，應考慮最小允許工藝壁厚;對于砂模鑄造，通常工藝壁厚不小于5. 5mm;精密鑄造的工藝壁厚不小于4. 5mm。如果最小壁厚小于上述值，應選用最小允許的工藝壁厚。
②對形狀復雜的電液調節閥，如雙座調節閥的閥體，或安裝使用中存在應力集中的閥體，應將最小壁厚值適當增加，具體增加值應視閥門的使用場合而定。
2、引入法
電動調節閥由査表法引伸出的引入法，適用最小壁厚不能直接從設計標準中査出的情況。
引入法計算公式為式中，tmカ中間圧カ等級的殼體最小壁厚; Prd為中間圧力等級的公稱圧力; Pr1為與中間圧カ等級相鄰較低的公稱圧カ; Pr2為與中間圧力等級相鄰較高的公稱圧カ; t1為公稱圧力Pr1的最小壁厚; t2為公稱圧力Pr2的最小壁厚( mm)。
感謝您耐心的閱讀！昆山立信隆10年專注蒸汽液體閥門研發制造，主營蒸汽疏水閥，電動調節閥，電液調節閥、角座閥等工業閥門，江蘇源頭閥門生產廠家，直接面對用戶，為客戶精準選型，現場勘查，管道系統優化，產品交付等閥門全套解決方案，讓流體運行更穩定，更安全！想了解更多信息可登陸立信隆官網，官方網址：www.gww5z.com，或撥打免費咨詢熱線400 111 9611
1、查表法
對于所設計的電液調節閥，當設計任務書已明確給定該調節閥所依據的設計標準時，首先按設計標準的要求，查找出閥門的最小壁厚值。我國的標準GB/T 12224- 2015、 NB/T 47044- 2014、 GB 26640 -2011， 美國機械工程師學會標準ASME B16. 34- 2013、 歐洲的標準EN 12516系列等，對閥體最小壁厚值都作了明確規定。
應注意以下兩點：
①電動調節閥對鑄鋼閥體，應考慮最小允許工藝壁厚;對于砂模鑄造，通常工藝壁厚不小于5. 5mm;精密鑄造的工藝壁厚不小于4. 5mm。如果最小壁厚小于上述值，應選用最小允許的工藝壁厚。
②對形狀復雜的電液調節閥，如雙座調節閥的閥體，或安裝使用中存在應力集中的閥體，應將最小壁厚值適當增加，具體增加值應視閥門的使用場合而定。
2、引入法
電動調節閥由査表法引伸出的引入法，適用最小壁厚不能直接從設計標準中査出的情況。
引入法計算公式為式中，tmカ中間圧カ等級的殼體最小壁厚; Prd為中間圧力等級的公稱圧力; Pr1為與中間圧カ等級相鄰較低的公稱圧カ; Pr2為與中間圧力等級相鄰較高的公稱圧カ; t1為公稱圧力Pr1的最小壁厚; t2為公稱圧力Pr2的最小壁厚( mm)。
感謝您耐心的閱讀！昆山立信隆10年專注蒸汽液體閥門研發制造，主營蒸汽疏水閥，電動調節閥，電液調節閥、角座閥等工業閥門，江蘇源頭閥門生產廠家，直接面對用戶，為客戶精準選型，現場勘查，管道系統優化，產品交付等閥門全套解決方案，讓流體運行更穩定，更安全！想了解更多信息可登陸立信隆官網，官方網址：www.gww5z.com，或撥打免費咨詢熱線400 111 9611
